Példák

Az alábbiakban példa szerkezetek láthatók, amelyek közvetlenül betölthetők az U-érték kalkulátorba.

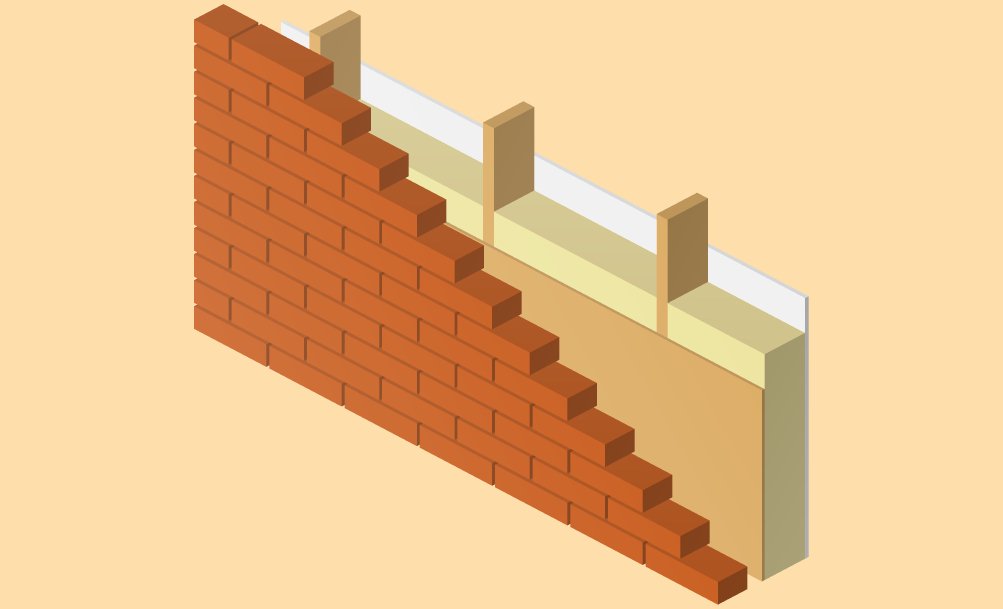

1. példa Favázas falszerkezet tégla homlokzatburkolattal

A falszerkezet az alábbi rétegeket tartalmazza

    - 120 mm tégla homlokzatburkolat (hővezetési tényező 0,77 W/mK)
    - 50 mm átszellőztetett légrés (hővezetési ellenállás 0,18 m2K/W)
    - 12,5 mm OSB lemez borítás (hővezetési tényező 0,13 W/mK)
    - ásványgyapot hőszigetelés (hővezetési tényező 0,037 W/mK)
      600 mm-ként elhelyezett 38 x 140 mm fa oszlopok között
      (hővezetési tényező 0,12 W/mK)
    - 12,5 mm gipszkarton burkolat (hővezetési tényező 0,21 W/mK)

Kattints ide az 1. példa U-érték kalkulátorban történő megnyitásához.

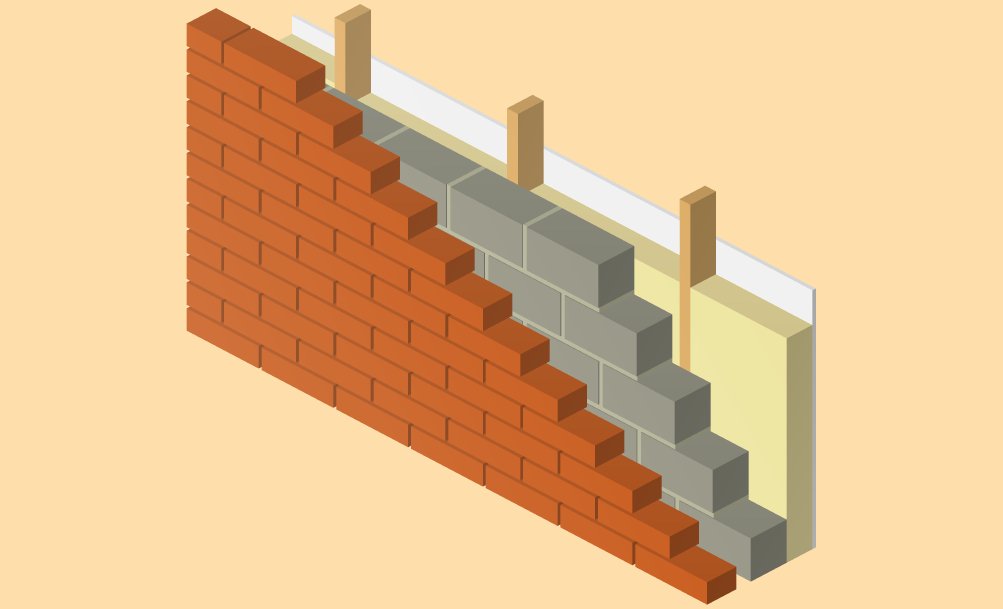

2. példa Átszellőztett tégla homlokzatburkolat pórusbeton előfallal és favázas szerkezettel

A falszerkezet az alábbi rétegeket tartalmazza

    - 120 mm tégla homlokzatburkolat (hővezetési tényező 0,77 W/mK)
    - 50 mm átszellőztetett légrés (hővezetési ellenállás 0,18 m2K/W)
    - 125 mm pórusbeton falazóelemek (hővezetési tényező 0,11 W/mK)
       habarcs hőhíddal (hővezetési tényező 0,88 W/mK)
    - ásványgyapot hőszigetelés (hővezetési tényező 0,037 W/mK)
      600 mm-ként elhelyezett 38 x 140 mm fa oszlopok között
      (hővezetési tényező 0,12 W/mK)
    - 12,5 mm gipszkarton burkolat (hővezetési tényező 0,21 W/mK)

Kattints ide a 2. példa U-érték kalkulátorban történő megnyitásához.
